四缸機市場由于飛輪齒圈位置的不一樣，其它裝機尺寸一致，造成起動機裝機過程中出現誤裝配故障起動機齒輪的靜止位置與飛輪齒圈位置有嚴格的要求，行業標準為：3-5mm
齒輪間隙過小，易造成頂齒，單向器不易退出；齒輪間隙太大，起動機已銑齒，造成飛輪異常破壞。

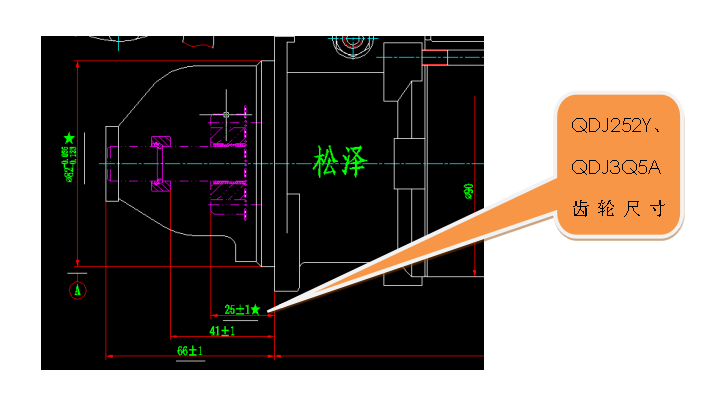

下面主要針對QDJ252Y和QDJ2636A（QDJ3Q5A）進行對比分析：

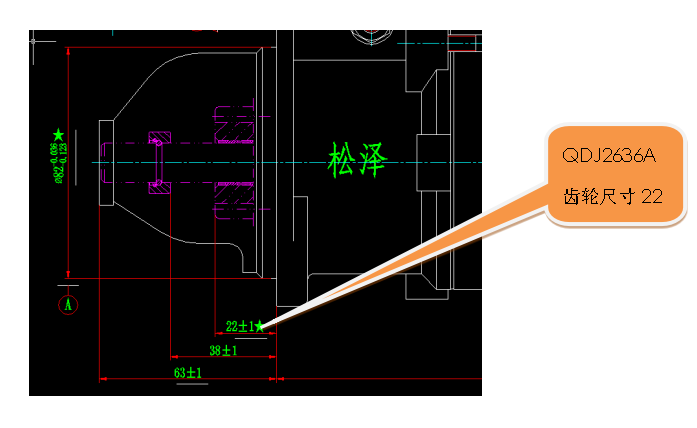

一、QDJ2636A（QDJ3Q5A）:靜止尺寸22mm；飛輪位置應該為25-26mm 主要機型：揚柴、云內4100；4102等
主要機型：全柴、揚動、揚柴、萊動、新昌485；490等

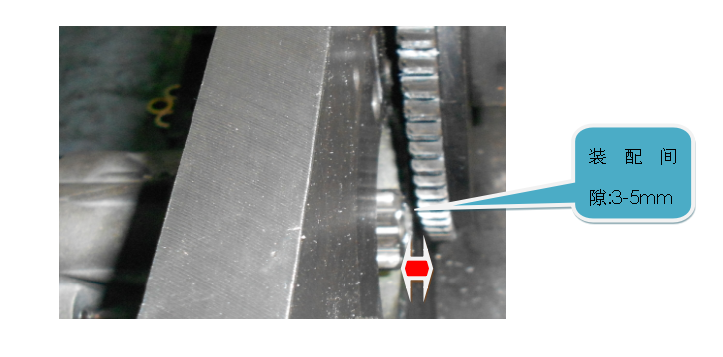

三、飛輪齒圈與起動機齒輪裝配間隙

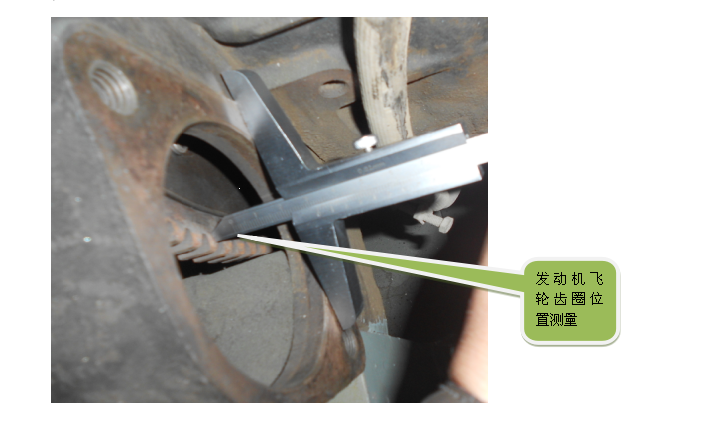

四、發動機飛輪齒圈位置測量：深度游標卡尺0-200

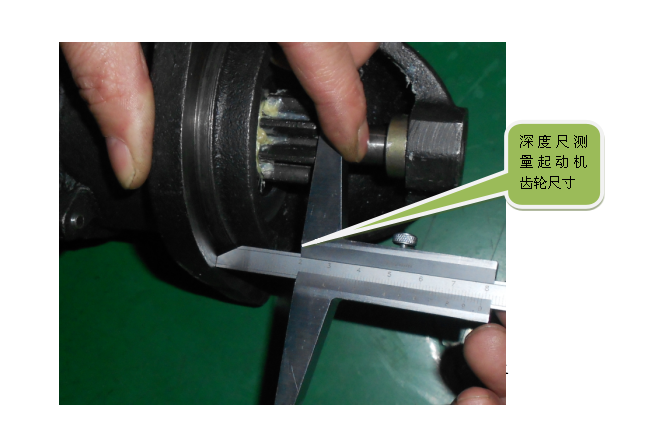

五、起動機齒輪位置測量：深度游標卡尺

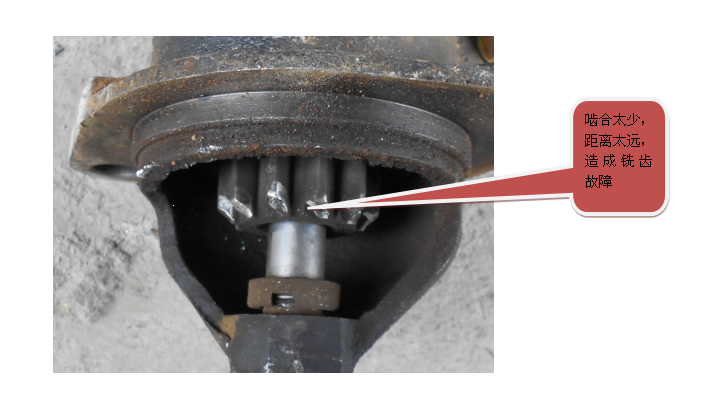

六、典型誤裝配案例 1.飛輪齒圈太遠，造成嚙合太少（間隙太大），銑齒故障

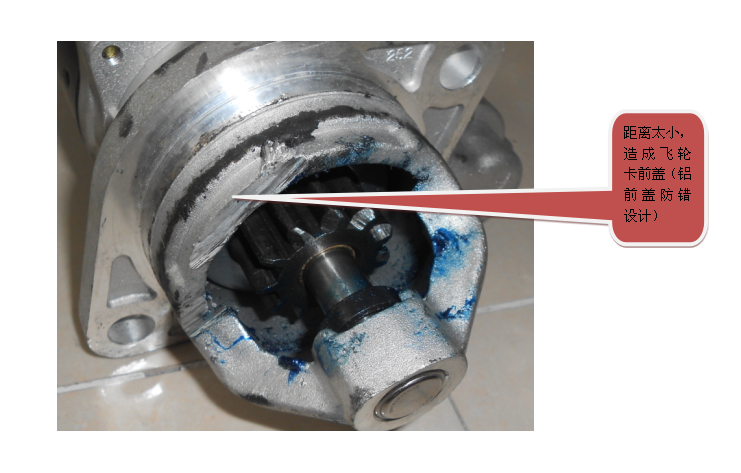

2.飛輪齒圈太近，飛輪卡前蓋（間隙太?。?/span>
|
